So sánh ELCB và RCCB

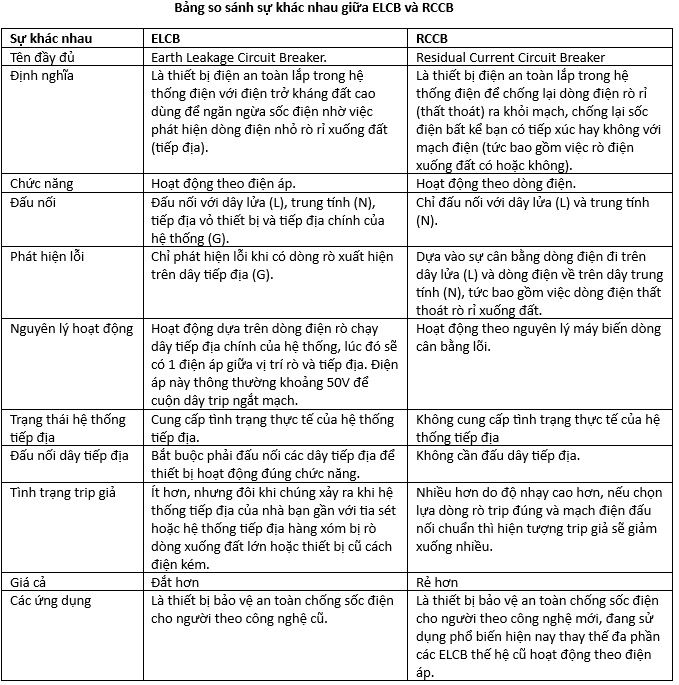

Sự khác nhau giữa ELCB và RCCB

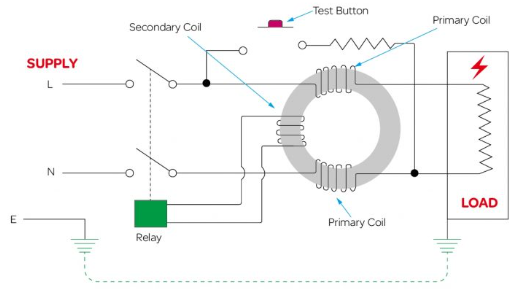

Cả 2 thiết bị này ra đời đều có chung mục đích bảo vệ người sử dụng khỏi bị sốc điện do giật điện gây ra. Tuy nhiên theo nguyên lý hoạt động và cách đấu nối dây thì là khác biệt nhau. Ngày nay, tên gọi ELCB vẫn được sử dụng trong catalogue các hãng nhưng đa phần chúng làm việc theo dòng điện, tức là so sánh giữa dòng điện đi trên dây lửa (L) và dòng điện về trên dây trung tính (N) tuân theo định luật Kirchhoff về dòng điện, chúng hoạt động theo nguyên lý máy biến dòng cân bằng lõi (Core Balancing Current Transformer gọi tắt là CBCT). Lúc này cuộn sơ cấp của biến dòng này là 2 cuộn dây đấu với dây lửa (L) và dây nguội (N), và cuộn thứ cấp của biến dòng được đấu với mạch trip ngắt mạch.

Nguyên lý hoạt động của RCCB

Nếu hệ thống bình thường thì sẽ không có chênh lệch dòng điện đi và dòng điện về, lúc này tổng 2 vector dòng điện đi và về bằng 0, từ thông trong lõi biến dòng không thay đổi nên không sản sinh ra dòng điện cảm ứng trên cuộn thứ cấp. Nếu hệ thống bất thường, xảy ra rò điện xuống đất, lúc này tổng 2 vector dòng điện đi và về sẽ khác 0, chính điều này sẽ làm thay đổi từ thông trong lõi biến dòng nên làm sản sinh ra dòng điện cảm ứng trên cuộn thứ cấp. Dòng điện này mạnh hay yếu phụ thuộc vào từ thông mạnh hay yếu tức là chênh lệch dòng điện đi và về nhiều hay ít. Lúc này dòng điện trên cuộn thứ cấp sẽ qua mạch tính toán và so sánh trong RCCB để ngắt tải kịp thời, bảo vệ người sử dụng khỏi nguy cơ sốc điện do giật điện.

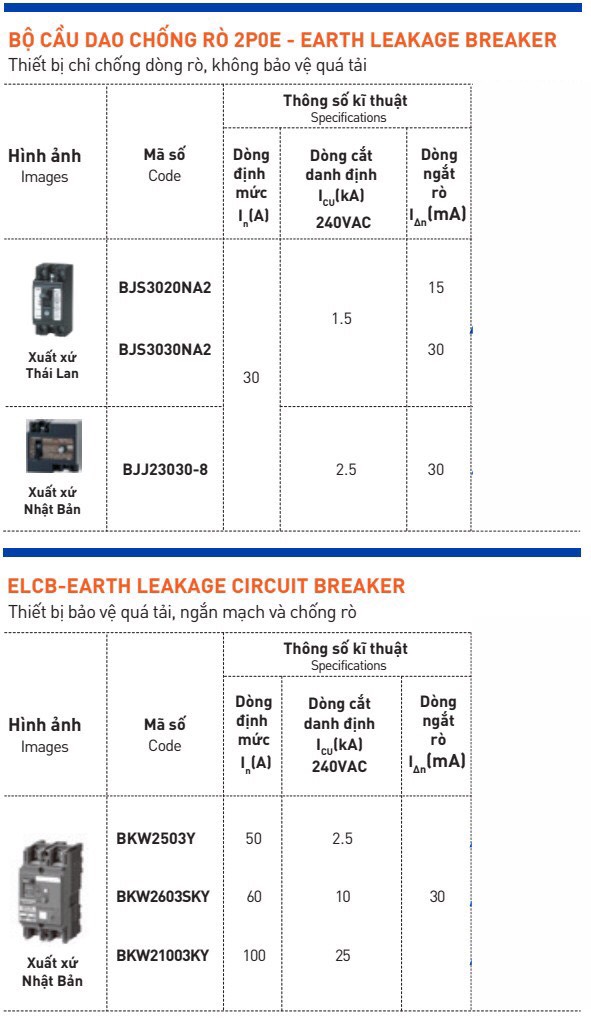

ELCB hoạt động theo dòng điện giống như RCCB, sử dụng trong catalogue của hãng Panasonic:
